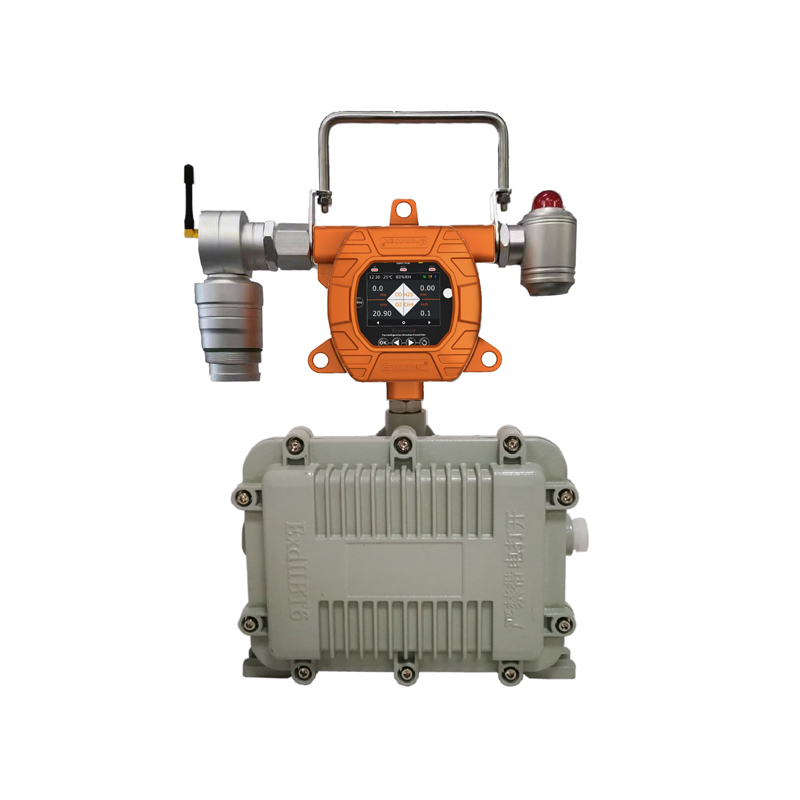

MIC-600在線式氟氣檢測報警器特點：

●本安電路設計，防爆認證，二級防雷、防靜電，防雷和防靜電能力

超過國家標準，抗高強度脈沖浪涌電流沖擊。高可靠性和穩定性。

防反接設計，任意形式的反接都不會損壞儀器

●符合EMI、EMC標準，通過國標測試及CMC計量器具許可認證。

執行標準：GB15322.1-2003

GB 3836.1—2010 《爆炸性氣體環境用電氣設備 通用要求》

GB 3836.2—2010 《爆炸性氣體環境用電氣設備 隔爆型“d”》

GB 3836.4—2010 《爆炸性氣體環境用電氣設備 本質安全型“i”》

●標準總線RS485(RTU)和4～20mA標準信號同時輸出，3組繼電器開關量輸出，現場聲光報警。

可選頻率輸出 200-1000Hz 、Hart協議信號、1～5V輸出、無線傳輸(2～5公里或不限距離)。

可以有線或無線遠程實時監控，將數據上傳到手機或通過局域網、互聯網傳輸到環保局、其他

監控中心、監控設備、監控電腦，通過免費上位機軟件或氣體報警控制器實時監控現場的濃度。

●兼容各種二次表、數據采集模塊、PLC、DCS系統，可直接驅動電磁閥、風機、報警器等設備，也

可以通過驅動中間繼電器來驅動大功率設備。選配MIC2000控制器可以同時監控1000臺檢測儀。

●大容量數據存儲功能，可以記錄實時濃度值、溫濕度、或只記錄報警值及時間。

支持本機存儲或SD卡存儲，本機存儲標配容量為10萬條記錄，需更大容量訂貨時要注明。

SD卡存儲的容量可訂制。通過免費上位機軟件進行數據導出和分析，支持在本機上

查看數據或刪除數據，可設置在容量不夠的時候自動覆蓋數據或不覆蓋數據，自動停止記錄功能。

●標配紅外遙控器，可以實現在危險場合免開蓋操作，比如：修改報警點、濃度校準、零點校準、消音、

恢復出廠、進入菜單、查看記錄、4mA輸出、20mA輸出(校準其他采集設備需用這個功能)。

●中英文界面可選擇，默認中文界面，支持氣體濃度單位自由切換，常規氣體不需要輸入分子量，特殊

氣體輸入分子量就自動計算并切換，單位可選：PPM、mg/m3、Vol%、LEL%、PPHM、ppb、mg/L

●2.5寸高清彩屏(LCM)顯示實時濃度、時間、溫度、濕度、存儲狀態等信息，可同時檢測1-～6種氣體濃度和

溫濕度，菜單界面采用高清仿真圖標來顯示各個菜單的功能名稱，簡明中文或英文操作提示。

●三種顯示模式可切換：同時顯示多種氣體濃度、大字體循環顯示單通道氣體濃度、實時曲線，各通道

之間自動或手動循環可切換，可設置是否顯示最大值、最小值、氣體名稱，可查看歷史記錄曲線圖。

●自動跟蹤零點防止漂移，溫度補償、多級校準，能同時符合國標和各個地區的地方、省級計量局標準

●數據恢復功能、濃度校準誤操作自動識別并阻止，可以避免由于操作不當引起的不良。

●可記錄校準日志、維修日志、故障解決對策，傳感器壽命到期提醒，下次濃度校準時間提醒功能

MIC-600在線式氟氣檢測報警器參數：

檢測氣體：氟氣(F2)，選配：最多可同時檢測4～6種氣體濃度和溫濕度

檢測原理：電化學、紅外、熱導、PID光離子、催化燃燒，根據氣體類型、量程、現場環境和用戶需求而定

傳感器壽命：電化學原理2～3年，氧氣2年或6年可選，紅外5～10年，催化燃燒3年，熱導5年，PID2年

檢測范圍：0～1ppm、10、50、100、200、1000ppm可選，其他量程可訂制

分 辨 率：0.01ppm或0.001ppm(0～10 ppm);0.01ppm(0～100 ppm)，0.1ppm(0～1000 ppm)，

1ppm(0～1000 ppm以上)，0.1%LEL(0～100%LEL)、0.01%Vol或0.001%Vol(0～99.999%Vol)

溫度檢測：-40℃~+120℃(選配)，濕度檢測：0～100%RH (選配)，分辨率：溫度0.1℃，濕度：1%RH

檢測精度：≤±2%F.S(全量程內2%)，溫度0.5℃，濕度：3%RH，更高精度可訂制

檢測方式：固定式安裝，在線檢測，擴散式測量，管道式(M45X1.5外螺紋)、流通式、泵吸式可選

安裝方式：管道式、壁掛式。管道式的工作壓力為大氣壓±30%，超出范圍需降壓處理

響應時間：T90≤20秒

恢復時間：≤30秒

輸出信號：總線制RS485(RTU)、三(四)線制4～20mA、可選0～20mA、1～5V、0～5V、0～10V、無線傳輸

報警方式：現場聲光報警(選配)，默認1路，可選3路無源觸點(干節點)輸出，三級報警，報警點可設置

工作環境：-40℃～+70℃

樣氣溫度：-40℃～+70℃(常規)，選配：-40℃～+400℃、-40℃～+800℃ (最高1300℃)

相對濕度：≤10-95%RH (常規)非凝露場合，選配：10-99%RH 用于高溫高濕度場合，訂貨時

需注明，需配預處理系統)

工作電壓：12~36V(DC直流，單臺設備的標準電源為24V，1A或大于1A 的直流開關電源)

電源參考：24V，2.1A 的開關電源可以帶動40臺有毒氣體檢測儀，或15臺可燃、紅外氣體檢測儀

防爆形式：隔爆型 ExdⅡCT6

連接電纜：4~20mA選三芯屏蔽電纜，RS485選四芯，距離超1000米時單根線徑≥1.5mm;屏蔽層接大地

電氣接口：3/4NPT，可選M20X1.5內螺紋、1/2NPT

防護等級：IP66 防水濺和短時間雨淋，長時間雨淋需選配防雨罩或選擇不帶顯示的外殼或訂貨時注明

外形尺寸：

260×180×90mm(L×H×W)大氣室

260×230×90mm(L×H×W)大氣室帶燈

240×180×90mm(L×H×W)常規氣室

240×230×90mm(L×H×W)常規帶燈

重 量：1.8Kg

選配附件：墻壁安裝支架、固定在管道上的安裝支架(四分、六分管)、DN50法蘭管道安裝或不銹鋼螺紋焊座

(需注明管道尺寸，如DN50、DN15...)、常溫高濕預處理系統、高溫高濕度預處理系統、

高溫高濕高粉塵預處理系統、減壓閥、流量計、溫濕度測量、大容量SD存儲卡、防雨罩、

24VDC或220AC采樣泵(采樣距離10米)、真空泵(采樣距離大于40米)、24V開關電源。

連電腦監控需要的配件：免費上位機軟件、RS485/RS232轉換器、無RS232接口的筆記本電

腦還需USB/RS232 轉換連接線，如果要網絡傳輸還需 TCP/IP轉換器

應用場合：石油、化工、醫藥、環保、煙氣分析、空氣治理等所有需要固定安裝，在線檢測氣體濃度的場合
